簡述防爆型防火閥的結構特性

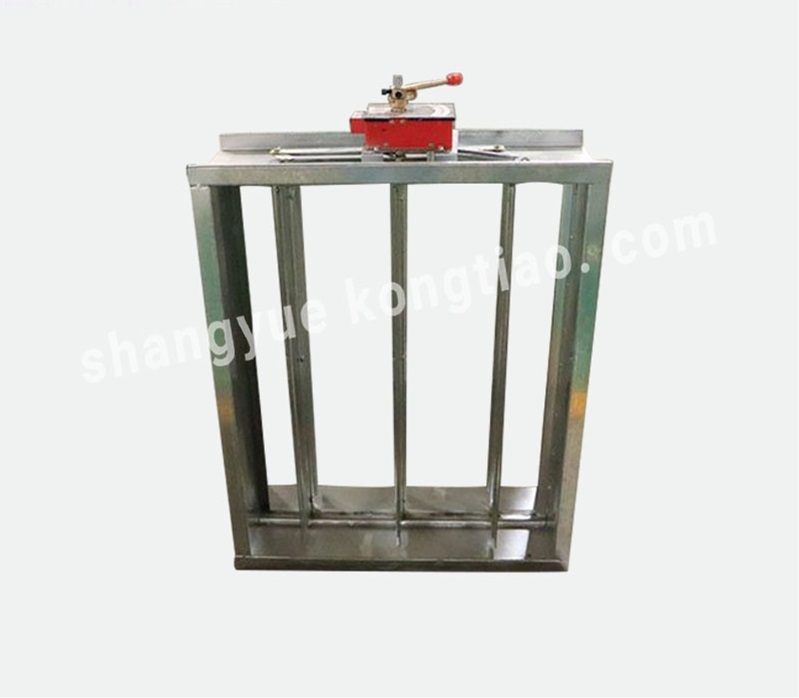

    防爆型防火閥包括一個整體式外框和設在其內的若干個閥片。外框上固定有一個易熔桿和一個防爆執行機構，葉片的二端分別設有一個半圓的加強筋，加強筋處分別設有一個加強片，加強片上也設有一個與葉片上加強筋方向相反的加強筋，葉片的二個端頭分別設有密封簧片，葉片軸兩端設有銅軸套，銅軸套支承在葉片支架內，閥片與葉片支架之間加設彈簧罩殼。
    通過加設彈簧罩殼與密封簧片，使葉片支架與閥片之間，防爆型防火閥閥片與閥片之間具有更好的密封性，閥片與閥片接觸處密封簧片材質為銅合金，閥片上、下端面與葉片支架接觸處彈簧罩殼材質為銅合金，葉片軸與葉片支架接觸處為銅軸套，同時加裝了防爆執行機構，使整個防爆型防火閥具有了防爆功能。
    具有防爆功能的防爆型防火閥閥體中的防爆葉片一端鑲銅條或兩端鑲銅條，通過軸、軸承與連桿實現防爆葉片的支撐固定、潤滑及動作，驅動采用防爆型執行機構，實現防爆型防火閥的防爆功能，使防爆型防火閥可用于可能產生氣體混合物的特殊環境。

廠家介紹防爆型防火閥的設計優勢

    防爆型防火閥包括閥體，閥體頂部焊接有C形結構的固定架，且固定架頂部通過螺栓固定有伺服電機，伺服電機的輸出軸上固定有插接于閥體內的閥桿，且閥桿上套接有閥片。閥體包括金屬內殼和位于金屬內殼外側的絕緣外殼，絕緣外殼頂部一側外壁上開設有填料口，且填料口的內壁上熔接有填料函，金屬內殼與絕緣外殼之間構成填料腔，填料腔與填料函連通，且填料腔內填充有防爆填料。
    防爆型防火閥增加了抗沖擊性能，能夠阻隔電弧或電火花，增加了閥體的安全性，方便觀察冷卻液的體積，能夠通過冷卻液降低閥片溫度，避免閥片因溫度過高而產生形變。
    防爆型防火閥通常安裝在通風、空調系統的管道中，也可安裝在防火墻和地臺內平時常開，70℃閥門關閉。防爆型防火閥在上面基礎上改進了設計，尺寸可以大大減少，但無檢查門，若需要可單獨訂貨，管道檢查門，裝在靠近防爆型防火閥的管道上。
    防爆型防火閥具有手動、主動功用。發作在火災后，可主動或手動翻開排煙防火閥，進行排煙，當排煙體系中的煙氣溫度到達或超越280℃時，閥門主動封閉，避免火災向其他部位延伸擴展。但排煙風機應確保在280℃時仍能接連作業30分鐘。

關鍵字：防爆型防火閥
